ОБОРУДОВАНИЕ СТЕНДА / ФОТО

После подачи контракт-заявки Участник обязан согласовать месторасположение стенда в павильоне и предоставить планировку своего стенда.
Для стенда по индивидуальному проекту, отличного от типового, Участник должен предоставить план своего стенда. При непредоставлении индивидуального плана до срока, оговоренного в контракт-заявке, стенд монтируется по типовой схеме, и претензии по его оформлению Устроителем не рассматриваются.



Стол-подставка(reception)



rec01

Стол-подставка, закрепленная к стенке (по умолчанию)

rec02

Стол-подставка, отдельно стоящая (в плане стенда рисовать посередине стенда)

Параметры:

высота - 0,75 м

длина - 1 м

ширина - 0,5 м

Условное обозначение:



rec03

Стол-подставка, отдельно стоящая (вид сзади)



rec04



Стол-подставка размерами 1 м х 1 м



elements informacionnajastojka 2

Информационная стойка (дуговая R-1м),
H=0.75 или H=1м



* Примечание: столы-подставки могут быть и других размеров по длине и ширине, но только кратно 0,5м.





Дуга

arch01

Дуга на высоте 2,5 м

arch02

Дуга на высоте 2,0 м и 1 м в два уровня

Параметры:

высота - любая (по умолчанию - 2,5 м)

радиус - 1 м

профиль дуги: 1,7 х 7 см

крепится на угол стенда

Условное обозначение:



* Примечание: дуга предназначена для крепления на ней тканей и образцов, для которых не принципиален размер сечения дуги, так же для размещения на нем образцов на вешалках отечественного образца (с большим крючком). Если же используются вешалки евро образца (с маленьким крючком, хангеры), то дуга не подойдет и необходимо использовать трубки.





 Фриз

facialboard01

Стандартный фриз, ставится на каждой открытой стороне стенда.

equip_11

Надпись на фризовой панели можно сделать в виде логотипа. Для этого надо предоставить макет логотипа в CorelDRAW

Параметры:

Устанавливается на высоте - 2,5 м

ширина - 0,3 м

длина - вся открытая сторона стенда
Условное обозначение:

images/vvc/stend/friz.gif



 Трубка

equip_05

Трубка неукрепленная (по умолчанию) с отступом от стены на 0,5 м

tube03

Трубка с образцами укрепленная стойками

Параметры:

высота - любая (по умолчанию - 1,5 м)

длина - 1 м

диаметр - 2 cм
отступ от стены - 0,25 м (по умолчанию); 0,5 м
Условное обозначение:



tube02

Трубка укрепленная стойками с отступом 0,25 м. от стены. В два уровня - 1 м и 1,8 м (Вид сбоку)



tube04

Трубка укрепленная стойками с отступом 0,25 м. от стены. В два уровня - 1м и 1,8 м



* Примечание: если трубка, укрепленная на 0,25м от стены, подходит к углу стенда, то трубку необходимо делать с отступом от угла не меньше чем на 0,5м. При креплении трубки на 0,5м от стены такой проблемы не возникает и трубки можно крепить во всю длину от угла, т.к. она может крепиться к боковой стойке. (Наглядные разъяснения приведены в разделе "Прогон").



Прогон



rail04

Прогон с образцами с отступом от стены на 0,25 м

rail03

Прогон с отступом от стены на 0,5м (укрупнённый вид)

Параметры:

высота - любая (по умолчанию - 2,5 м)

длина - любая кратно 0,5 м

профиль в сечении - 1,7 см х 7 см

отступ от стены - 0,5 м (по умолчанию); 0,25 м.
Условное обозначение:



rail02

Прогон с отступом от стены на 0,25 м в два уровня (на высоте 1 м и 2 м)



rail01

Прогон с отступом от стены на 0,5 м (на высоте 1,5 м)



* Примечание: Если прогон (либо трубка), укреплен на расстоянии 0,25 м от стены, то необходимо делать отступ от угла не меньше чем на 0,5 м для крепления к стойке.

* Примечание: При крепление прогона (либо трубки) на 0,5 м от стены его можно крепить по всей длине стенки, т.к. он может крепиться к боковой стойке.

!Внимание: прогон предназначен для крепления на нем тканей и образцов, для которых не принципиален размер сечения прогона, так же для размещения на нем образцов на вешалках отечественного образца (с большим крючком). Если же используются вешалки евро образца
(с маленьким крючком, хангеры), то прогон не подойдет и необходимо использовать трубки.



Хозблок (комната переговоров) с распашной дверью

room11

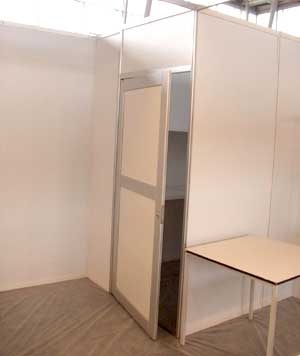

Хозблок 1,5 м х 2 м с распашной дверью

Параметры:

высота - 2,5 м

размеры - 2 м х 2 м (по умолчанию на стендах более 12 кв. м)

Размеры по длине и ширине могут варьироваться кратно 0,5 м

Условное обозначение:



Хозблок (комната переговоров) с раздвижной дверью ("гармошка")

room22

Хозблок 2 м х 2,5 м с раздвижной дверью ("гармошка")

room21

Хозблок 2 м х 2,5 м с раздвижной дверью ("гармошка")

Параметры:

высота - 2,5 м
размеры - 2 м х 2 м (по умалчанию на стендах более 12 кв. м.)

Размеры по длине и ширине могут варьироваться кратно 0,5 м

Условное обозначение:







Витрина высокая

glass11

Витрина высокая с подсветом

glass12

Витрина высокая

Параметры:

высота - 2,0 м

длина

ширина - 0,5 м

3 полки, высота нижней вставки - 0,5 м

Условное обозначение:



* Примечание: размеры витрины могут варьироваться по длине и ширине кратно 0,5 и 1 м. Если необходима витрина отдельностоящая (незакрепленая к стенке), на плане стенда необходимо рисовать ее посередине плана.





Витрина низкая

glass21

Витрина низкая
(Высота 1 м)

glass22

Витрина низкая с образцами
(Высота 1 м)

Параметры:

высота - 1 м

длина - 1 м

ширина - 0,5 м

высота нижнего заполнителя - 0,75 м

Условное обозначение:



Стеллаж (3 укрепленные полки)

shelving11

Стеллаж, закрепленный к стенке

shelving12

Стеллаж, закрепленный к стенке с образцами

Параметры:

высота - 2 м

длина - 1 м

ширина - 0,5 м

Условное обозначение:



* Примечание: размеры стеллажа могут варьироваться по длине и ширине кратно 0,5 и 1 м. Если необходим стеллаж отдельностоящий (незакрепленный к стенке), то на плане стенда необходимо рисовать ее посередине плана.





 Полки

shelving21

6 полок на 3-х уровнях

shelving22

2 полки на разных уровнях

Параметры:

высота - любая(по умолчанию 1,5 м)

длина - 1 м

ширина - 0,25 м

Условное обозначение:



Стеклянное ограждение

glass31

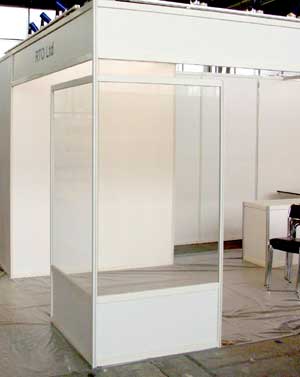

Стеклянное ограждение на углу стенда

glass32

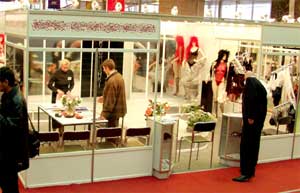

Стенд закрыт со всех сторон стеклянным ограждением, оставлен вход посередине

Параметры:

общая высота - 2 м

длина - любая кратно 0,5 м

высота нижнего заполителя - 0,5 м

Условное обозначение:



Панели и стойки

pan01

Панели шириной по 0,5 м, между ними стойки

pan02

Панели шириной по 1 м, между ними стойки

pan03

Стойка и стойка в разрезе

Параметры:

высота - 2,5 м

ширина панели - 0,5 м и 1 м

толщина панели - 6 мм

стойка в разрезе - 3 см х 3 см

Панель:
Стойки на плане не обозначаются



Светильники (spot)

spot01

Светильники

spot02

Светильники

Параметры:

высота крепления - 2,5 м (на фризе)

100 Вт

дальность освещения - 4м гибкое крепление

Условное обозначение:



* Примечание: светильники располагаются равномерно по фризовой панели из расчета 1 светильник на 2 кв. м. площади стенда(на предоставляемом плане рисовать светильники не нужно).





Розетка

Розетка

при необходимости подвода 380 В либо большей мощности на розетку (для станков и мощного оборудования) данную услугу необходимо оговаривать дополнительно.

Параметры:

напряжение - 220 В

мощность - 0,6 kW на
блок розеток

крепление - к стойке стенда

Условное обозначение:

напряжение - 220 В

напряжение - 380 В



* Розетки по умолчанию ставятся на стенды от 9 кв. м. На стенды с меньшей площадью розетку необходимо заказывать дополнительно.





Холодильник

Холодильник

Условное обозначение:

Мебель

elements stul06 2

Стул (барный)

elements stol

Стол (круглый)

 stul

Стул



Раскладка цветов пленки Oracal 641 для оклейки выставочных конструкций.

oracal641
